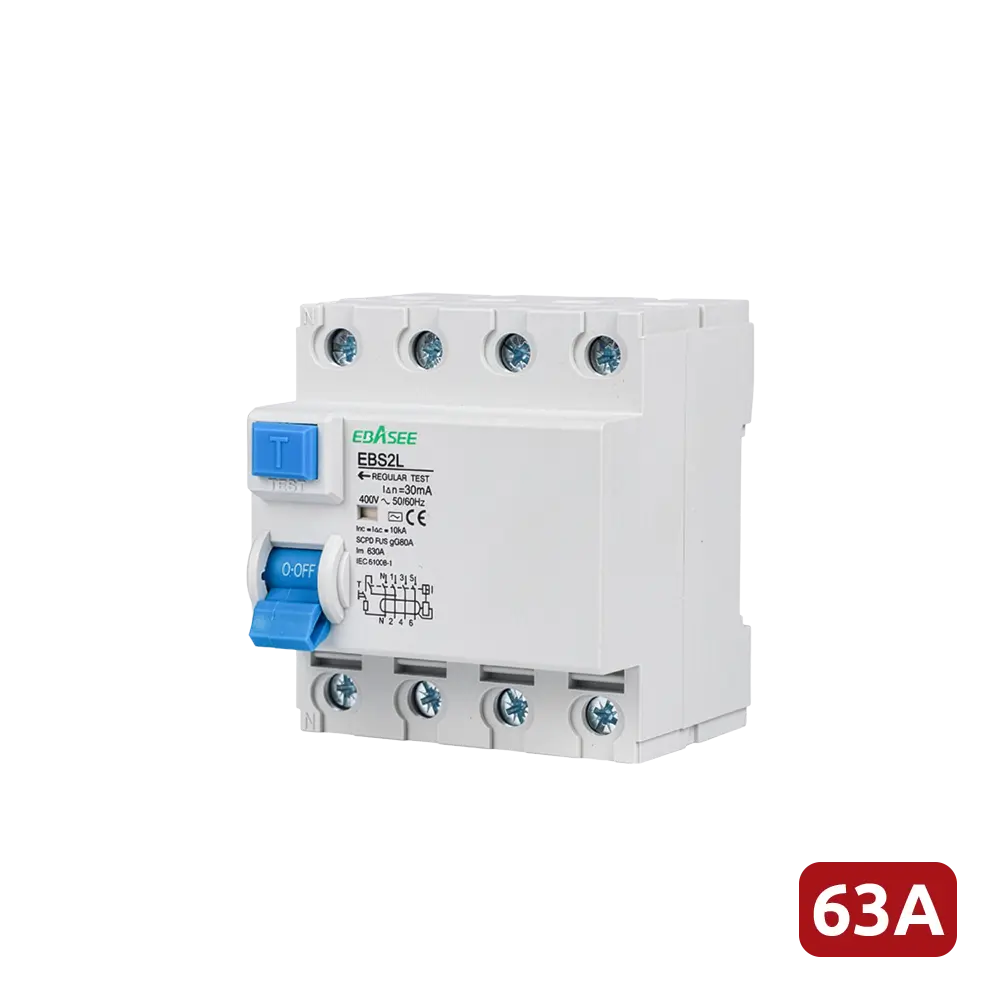

EBS2L-63A-4P
- Interrupteur différentiel
- Courant nominal 63A
- 4 pôles (systèmes triphasés)
- Sensibilité 30mA
- Type de déclencheur A
- Pour rail DIN
La gamme de disjoncteurs différentiels EBS2L est conçue pour détecter et interrompre rapidement les courants de fuite à la terre, assurant ainsi une protection essentielle contre les risques d'électrocution et d'incendie dans les installations électriques basse tension. Ces dispositifs sont conformes à la norme IEC/EN 61008-1, garantissant un fonctionnement sûr et fiable selon les normes internationales.
Ses atouts résident notamment dans sa polyvalence et sa compatibilité : disponible en deux intensités nominales et en versions 2 ou 4 pôles, il convient aussi bien aux circuits monophasés que triphasés. Son installation est simple sur un rail DIN standard avec raccordement par le haut ou par le bas, et il offre une bonne résistance mécanique et thermique pour les conditions environnementales intérieures typiques.
En termes d'applications, ces dispositifs sont parfaitement adaptés aux installations résidentielles, commerciales et industrielles de petite taille nécessitant une protection efficace contre les courants de fuite à la terre. Leur sensibilité variable les rend convenant à la protection des petits circuits (cuisines ou salles de bains) comme des tableaux de distribution principaux, où la sécurité globale du système est primordiale.
- Dispositif différentiel résiduel (DDR)
- Courant nominal 63 A
- 4 pôles (installations triphasées)
- Sensibilité 30 mA
- Coup de type A
- Pour les installations résidentielles, commerciales et industrielles
- Montage sur rail DIN
- IP20
- 8000 cycles de vie mécaniques
- 4000 opérations de durée de vie électrique
- Conforme à la norme IEC/EN 61008-1
| Complet | Dispositif différentiel résiduel (DDR) |
| Montage | Rail DIN 35 mm (EN 60175) |
| Type de terminal | Câble / Barre omnibus (barre omnibus à broches) / Barre omnibus en U |
| Connexion | Haut / bas |
| section de connexion supérieure | 35 mm AWG 18/1 |
| section de connexion inférieure | 35 mm AWG 18/1 |
| Couple | 2,5 Nm |
| Section conducteur recommandée | 16 mm² (courant nominal de 50 à 63 A) 25 mm² (courant nominal de 63 à 80 A) |
| Dimensions | 72,0 (An) x 81,7 (Al) x 74,0 (Fo) mm |
CARACTÉRISTIQUES ÉLECTRIQUES | |
| Type d'évasion | Électromagnétique |
| Courant d'entrée nominal | 63A |
| Type de prise de vue | UN |
| Nombre de poteaux | 4P (Triphasé) |
| Tension nominale | 415 V |
| Tension d'isolation | 500 V |
| Fréquence nominale | 50/60 Hz |
| Capacité de saut nominale | 6000A |
| fusible de protection contre les courts-circuits | 6000A |
| Tension de crête | 6000 V |
| Tension d'essai diélectrique à la fréquence du réseau (1 min) | 2,5 kV |
| Sensibilité nominale | 30 mA |
| Courant interrompable maximal | 630A |
| Niveau de pollution | 2 |
CARACTÉRISTIQUES MÉCANIQUES | |
| Vie électrique | 4000 opérations |
| Durée de vie mécanique | 8000 cycles |
| Niveau de protection | IP20 |
| Température de fonctionnement | -5 à 40 °C |
| température de stockage | -25 à 70 °C |
Spécifications
| Type d'installation | Triphasée |
| Courant nominal | 63 A |
| Type | Interrupteur intelligent |
| Catégorie | Protections électriques |
| Marque | Marque blanche |
