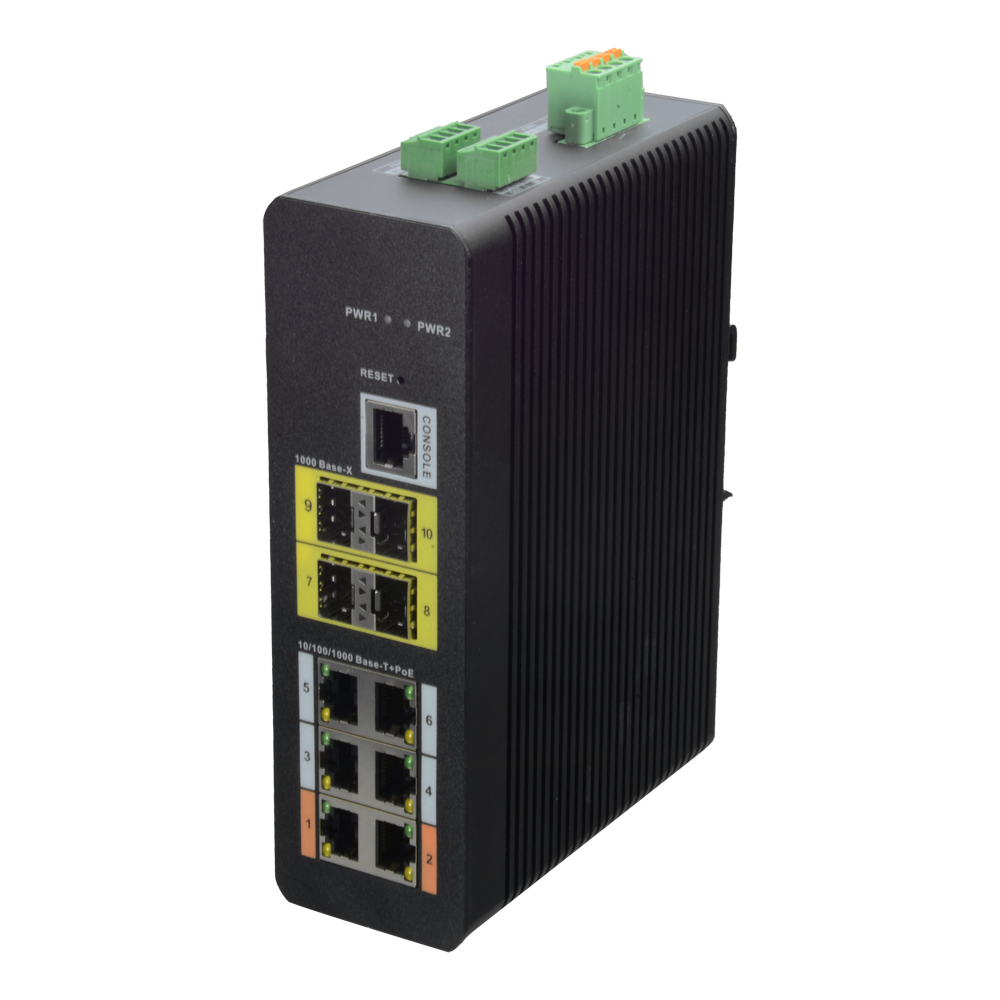

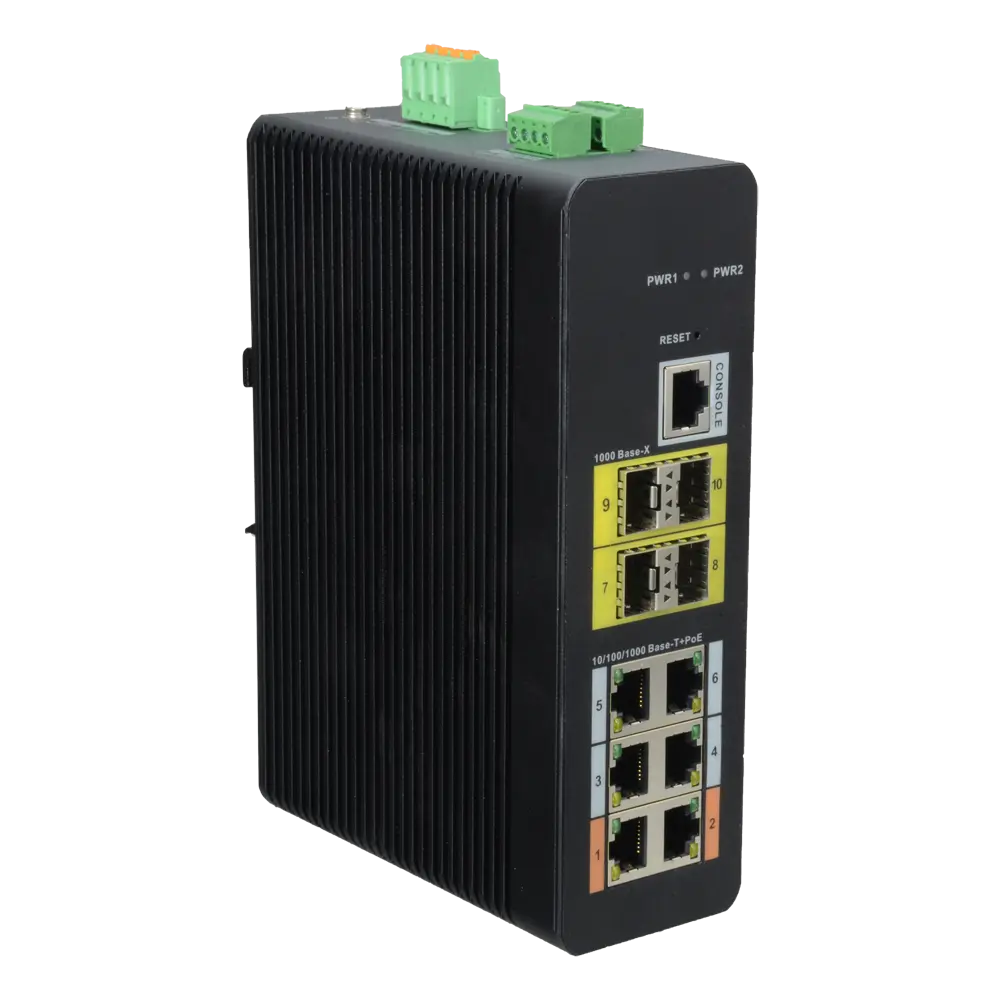

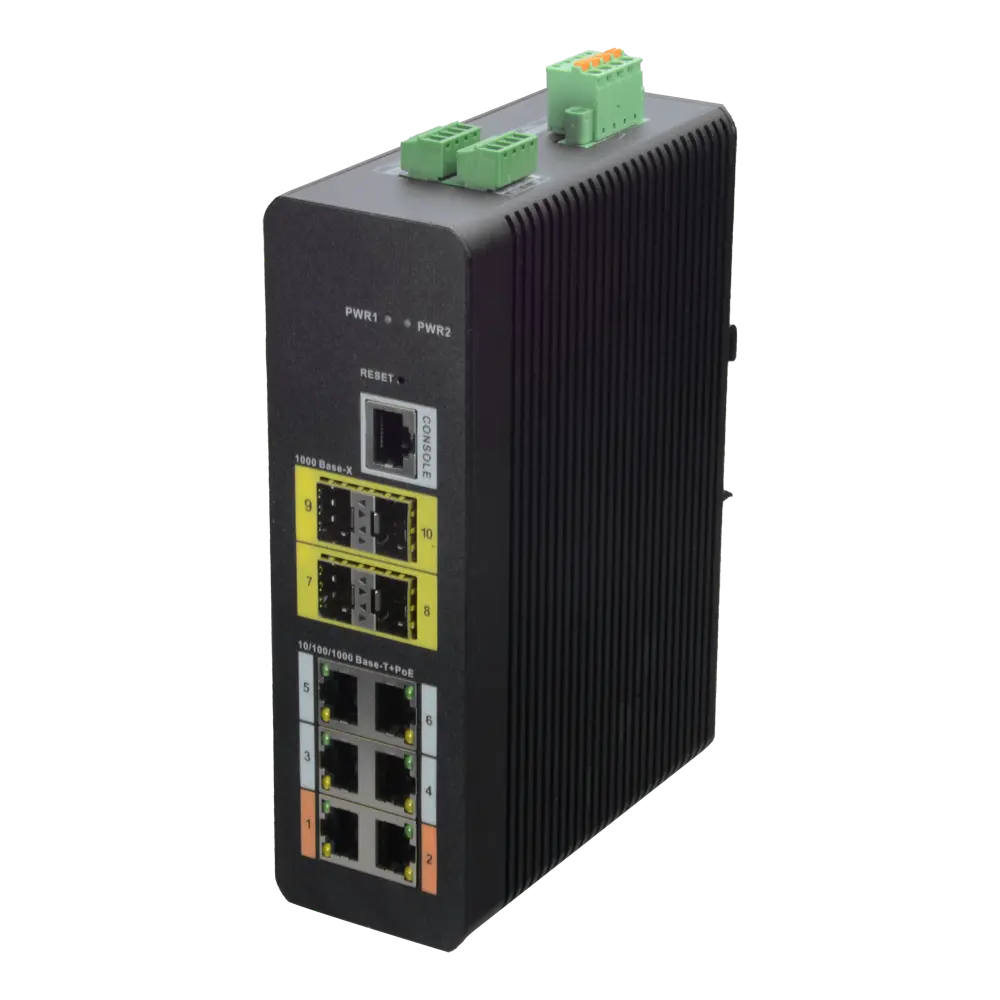

XS-SW1006HIPOE-MFG-120-DIN
- Commutateur géré X-Security Industrial L2
- 10 Ports au total (6 PoE GE / 4 Uplinks 1G SFP)
- Alimentation PoE++ haute puissance jusqu'à 90W
- Haute disponibilité avec prise en charge de l'anneau ERPS
- Plage de température extrême de -40°C à +75°C
- Gestion locale avancée via une interface Web
Optimisez votre infrastructure d'accès périmétrique dans des environnements industriels hostiles, consolidez l'agrégation optique à grande échelle et renforcez la résilience de votre réseau grâce au X-Security XS-SW1006HIPOE-MFG-120-DIN,, un commutateur gérable de couche 2 (L2) spécialement conçu pour servir de nœud renforcé et hautement disponible dans les usines de fabrication automatisées, les sous-stations électriques, les projets de transport en extérieur et les réseaux périphériques de vidéosurveillance IP exposés aux intempéries. Cet appareil performant intègre une architecture physique blindée de niveau professionnel, comprenant au total 10 ports commerciaux indépendants, tous dotés d'une connectivité Gigabit: 6 ports cuivre RJ45 dédiés à la distribution vers les terminaux PoE et 4 emplacements SFP indépendants à 1 Gbps pour les liaisons montantes optiques longue distance. Grâce à l'intégration d'une gestion locale native, cette solution permet aux services d'ingénierie et aux administrateurs système de contrôler les trames, de gérer la sécurité périmétrique et de segmenter les sous-réseaux directement depuis leurs environnements web intégrés (HTTP/HTTPS), de manière fiable et prévisible.
Offrant un avantage technique indéniable sur le terrain, le commutateur intègre un bloc de commutateurs DIP physiques dans son châssis qui permet de configurer instantanément des paramètres avancés par hardware, notamment le mode Extend qui réduit la négociation de vitesse à 10 Mbps afin d'atteindre des distances de transmission longue portée allant jusqu'à 250 mètres via un câblage structuré, ce qui est idéal pour surmonter les limites conventionnelles du cuivre. Ses ports 1 et 2 prennent en charge la norme PoE++ haute puissance (IEEE 802.3bt)), injectant de manière autonome jusqu'à 90 W stables par port grâce à l'attribution intelligente de 4 paires pour alimenter des terminaux à forte charge (tels que des dômes PTZ industriels mobiles avec chauffage intégré ou des projecteurs), gérés dans le cadre d'un budget total de 120 W grâce aux fonctions Green PoE et au moteur intelligent PoE Watchdog, chargé de surveiller le trafic de données et de redémarrer automatiquement l'alimentation de l'interface s'il détecte le gel d'une caméra. Son boîtier métallique robuste sans ventilateur est doté d'un système de refroidissement passif naturel, d'un blindage périmétrique contre les décharges de 6 kV et est compatible avec un montage sur table ou sur rail DIN.
- Commutateur géré X-Security Industrial L2

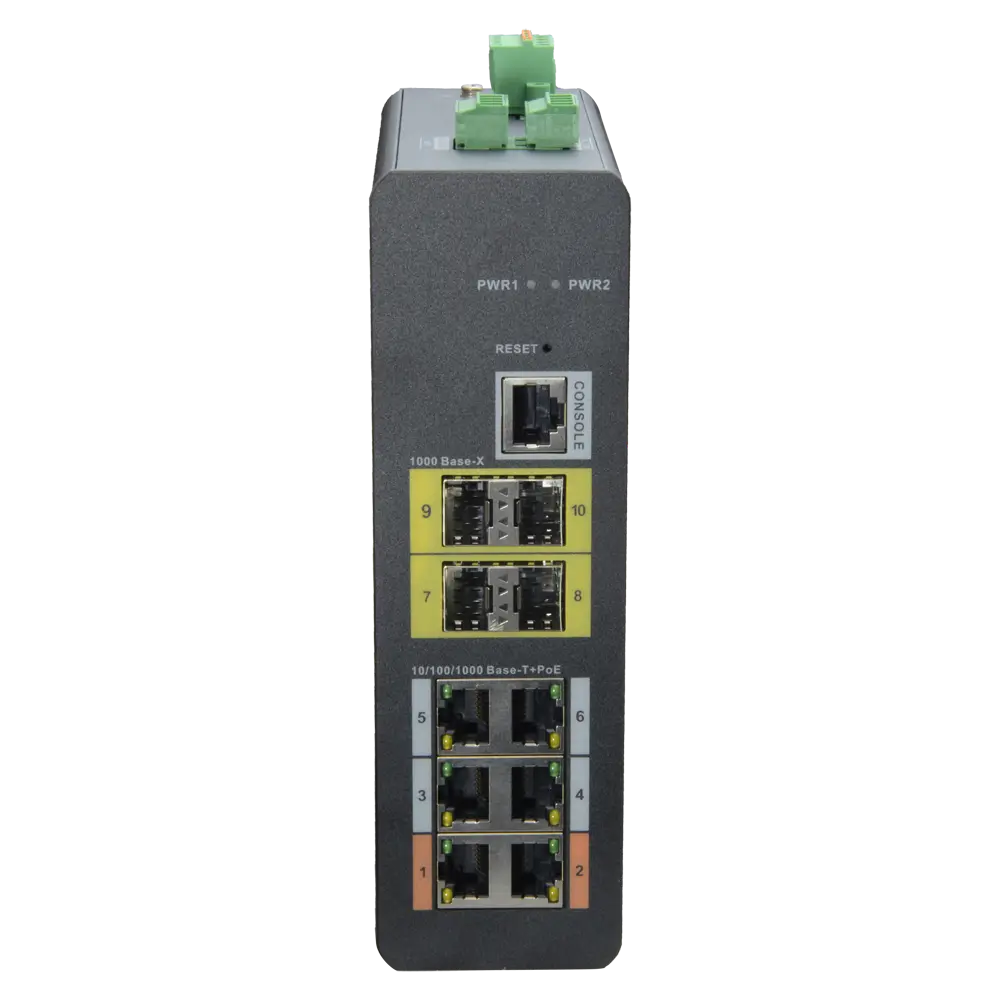

- 6 ports PoE RJ45 Gigabit et 4 emplacements SFP pour fibre optique
- Gestion locale via une interface Web intégrée et Telnet
- Injection Ultra PoE jusqu'à 90W sur les ports 1 et 2
- Plage de température de fonctionnement de -40°C à +75°C
- Capacité de commutation de 28 Gbps
- Débit de transmission de paquets de 14.88 Mpps
- Table des adresses MAC haute densité de 8 K
- Résilience du réseau avec ERPS en anneau et Spanning Tree
- Boîtier métallique de qualité industrielle pour montage sur rail DIN
| Marque | X-Security |
| Catégorie de produit | Commutateur de périphérie gérable de qualité industrielle (Couche 2 / Version V2.0) |
| Interfaces PoE en cuivre | 6 × 10/100/1000 Mbps RJ-45 Gigabit compatibles avec l'alimentation intelligente en périphérie |
| Interfaces de liaison montante par fibre optique | 4 × 1000 Mbps SFP (Emplacements logiques indépendants pour fibre optique) |
| Normes PoE prises en charge | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), Hi-PoE et IEEE 802.3bt (PoE++) en mode natif |
| Répartition des ports PoE | Ports 1 et 2: Prise en charge du PoE++ jusqu'à 90 W / 3 ports à 6: Ils prennent en charge le PoE+ jusqu'à 30 W |
| Budget net PoE | 120 W du budget électrique total pouvant être alloué de manière dynamique |
| Broches d'alimentation PoE | Répartition de l'énergie par câbles: 1, 2, 4, 5 (V+) et 3, 6, 7, 8 (V-) |
| Modes matériels (commutateurs DIP) | Mode géré (Web local) / Mode étendu (250m a 10 Mbps) / Watchdog PoE (redémarrage automatique) |
| Transmission longue portée | Prise en charge native sur les ports cuivre de 1 à 6 (jusqu'à 250 mètres avec un câble Cat5e/Cat6) |
| Portée PoE à 250 mètres | Capacité de charge allant jusqu'à 40 W de puissance stable tout en conservant 10 Mbps de bande passante |
| Capacité de commutation | 28 Gbps |
| Taux de renvoi des paquets | 14.88 Mpps |
| Tampon interne de paquets | 4 Mbits de mémoire tampon dynamique pour la gestion des pics de trafic |
| Table des adresses MAC | 8000 entrées d'entreprise (avec auto-apprentissage et vieillissement automatique) |
| Segmentation du réseau VLAN | Prise en charge intégrée de jusqu'à 4094 groupes logiques basés sur les VLAN IEEE 802.1Q |
| Normes de communication | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3ad |
| Mécanismes de régulation du débit | Prise en charge native du contrôle de débit en duplex intégral basé sur les trames PAUSE et Back Pressure |
| Ajout de Liaisons | Prise en charge avancée de l'agrégation manuelle de liaisons (Static link aggregation) et du protocole LACP statique |
| Technologie de mise en miroir de port | Prise en charge intégrée de la mise en miroir d'interfaces de type « multiple-to-one » |
| Résilience du réseau L2 | Prise en charge du protocole Spanning Tree (STP/RSTP/MSTP), protection contre les boucles et protocole en anneau ERPS |
| Services IP intégrés | Serveur DHCP (DHCP-Server), client DHCP (DHCP client) et fonctions avancées de DHCP-Snooping |
| Écosystème de cybersécurité | Protection de l'adresse IP source, vérification ARP statique/dynamique/par VLAN, contrôle d'accès 802.1x,, isolation des ports |
| Listes de contrôle d'accès | Entrées ACL matérielles pour le filtrage avancé et les règles de sécurité périmétrique |
| Qualité de service (QoS) | 8 files d'attente de sortie par port, classement par CoS/DPL/PCP/DEI et DSCP, Port shaping, Port tag remarking |
| Fonctions PoE intelligentes | Gestion de la consommation électrique PoE, activation/désactivation par port, coupure en cas de surcharge, Green PoE |
| Interfaces de gestion logique | Web (protocoles HTTP et HTTPS), Telnet, interface de ligne de commande (CLI), SSH, RMON et SNMP v1/v2c/v3 |
| Plateformes de gestion | Environnement Web d'administration locale, serveur Syslog et protocole LLDP |
| Matériau de la structure | Boîtier métallique blindé à haute résistance mécanique (conception entièrement métallique / fer) |
| Indices de protection physique | Indice de protection IP30 contre la poussière et protection contre les chocs mécaniques IK06 |
| Mécanisme de dissipation | Conception sans ventilateur entièrement passive grâce à un système de convection thermique naturelle |

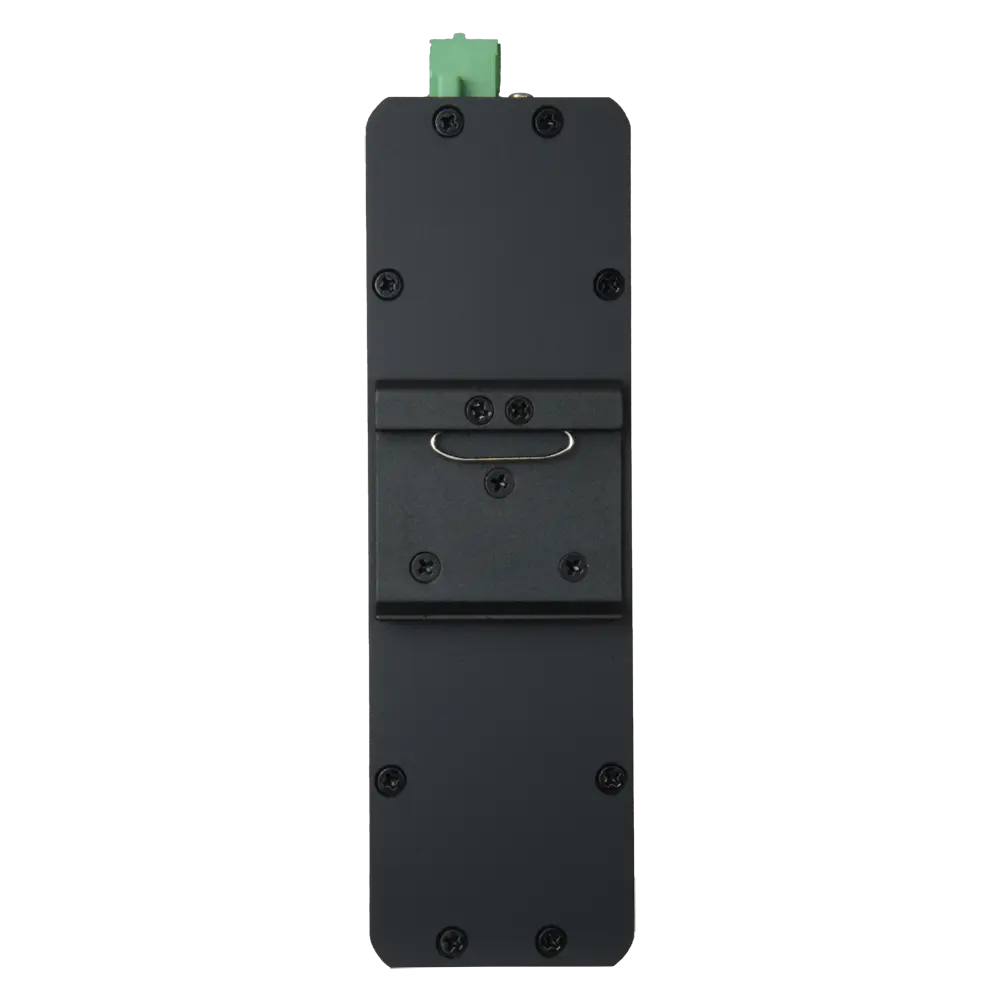

| Options d'installation | Montage sur rail DIN standard pour les télécommunications (montage sur rail DIN) ou installation sur bureau (Desktop) |
| Boutons de l'interface physique | 1 × port console RJ45 pour la maintenance par les techniciens, 1 × bouton de réinitialisation (Reset button) |
| Fiabilité du matériel | MTBF de 1,852,444.63 heures de fonctionnement continu dans des environnements industriels difficiles |
| Protection contre les surtensions | Décharge électrostatique par contact: 6 kV / Décharge dans l'air: 8 kV |
| Protection contre les surtensions | Interfaces de service (télécommunications): ±6 kV en mode commun / Connecteur d'alimentation: ±4 kV commun et différentiel |

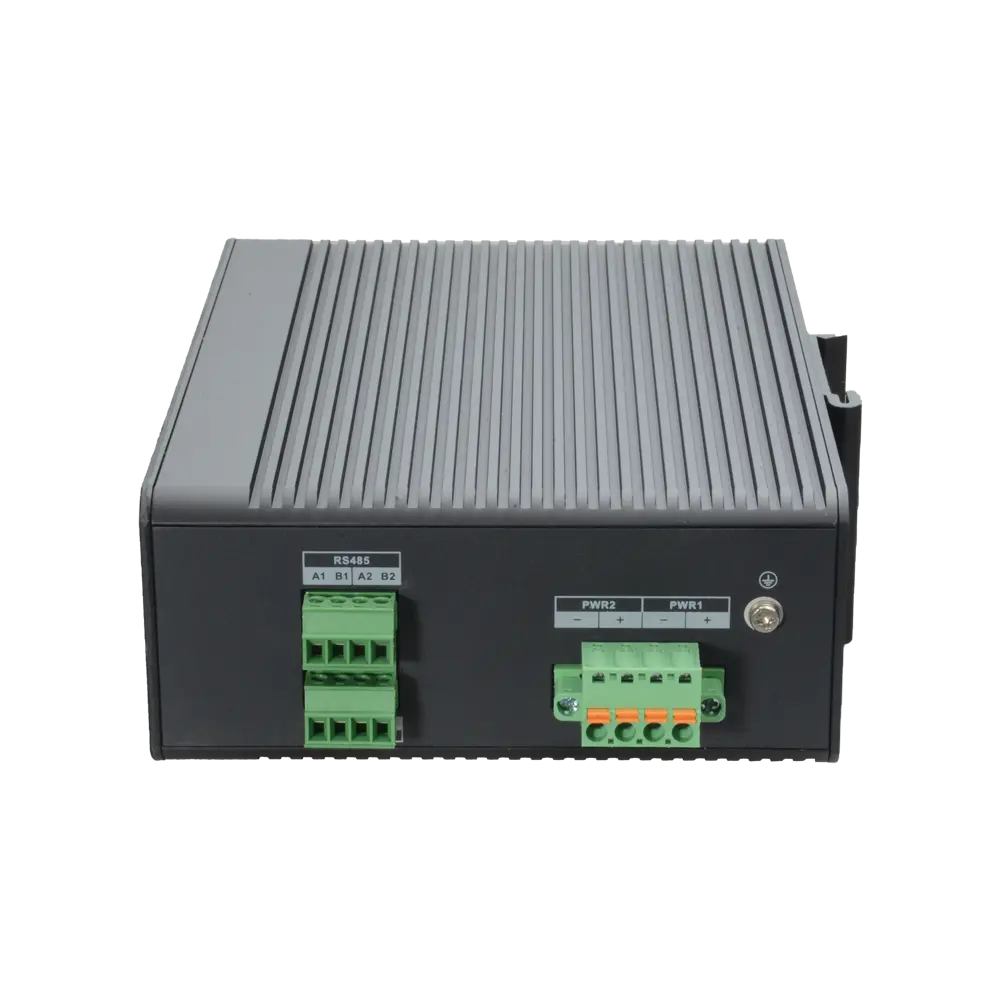

| Entrée d'alimentation | Bornier industriel et connecteur CC externes: 48 V–57 V CC (Courant maximal: 2 A à 1.69 A) |
| Consommation d'électricité | Consommation de base des appareils électroniques (en veille): ≤ 6 W / Consommation maximale absolue à pleine charge PoE: 120 W |
| Température de fonctionnement | Température de fonctionnement de –40 °C à +75°C °C et de (–40 °F à +167 °F), idéale pour les armoires d'extérieur exposées aux intempéries |
| Système de refroidissement | Conception passive par convection naturelle (sans ventilateur) |
| Humidité de fonctionnement | 10% à 90% RH (sans condensation d'eau sur les circuits électroniques internes) |
| Dimensions du commutateur (L × l × H) | 125 mm × 53.5 mm × 175 mm (Conception verticale étroite pour optimiser l'espace sur le rail) |
| Poids net de l'appareil | 1.25 kg (2.8 lb) |
Spécifications
| Catégorie | Manageables |
| Marque | X-security |
| AC | Si, Non disponible |
| POE | Poe (ieee802.3af), 16 (max. 200 w), Hi-poe |
| industriel | Si |
| mode VLAN | Non disponible |
| nombre de ports | 5 à 10 |
| IGMP Snooping | Non disponible |
| ACL | Dispose |
